در این مقاله میپردازیم به اینکه کابل قدرت چیست، کابل قدرت یک کابل برق است، مجموعه ای از یک یا چند هادی الکتریکی است که معمولاً همراه با یک غلاف کلی نگه داشته می شود. این مجموعه برای انتقال نیروی الکتریکی استفاده می شود. کابلهای برق ممکن است بصورت سیم کشی دائمی در داخل ساختمانها نصب شوند، در زمین دفن شوند، از بالای سر استفاده شوند یا در معرض دید قرار گیرند. برای درک بهتر اینکه کابل قدرت چیست تعریفی از آن را ارائه می دهیم، به کابل مورد استفاده برای انتقال و توزیع انرژی الکتریکی کابل قدرت گفته می شود. کابل برق شامل دو یا چند هادی الکتریکی است که با یک غلاف متصل می شوند. این برای انتقال ولتاژهای فوق العاده زیاد در مکانی که استفاده از خطوط هوایی غیرممکن است مانند دریا، عبور از میدان هوایی و غیره استفاده می شود، به آنها کابل قدرت الکتریکی گفته می شود. کابل قدرت یکی از انواع کابل های برق می باشد، کابل قدرت یا اصطلاحا کابل فشار قوی یا همان کابل های ولتاژ بالا هستند که بیشتر در تابلوهای توزیع برق، نیروگاه های تولید برق، کنتور برق منازل مسکونی و حتی روشنایی های خیابانی و ... استفاده می شوند. از کابل های فشار قوی همانطور که از نامشان می توان حدس زد برای انتقال برق قدرت در ولتاژ های بالا استفاده می شود و به دلیل کارایی زیاد و مهمی که دارند بسیار پرفروش هستند.

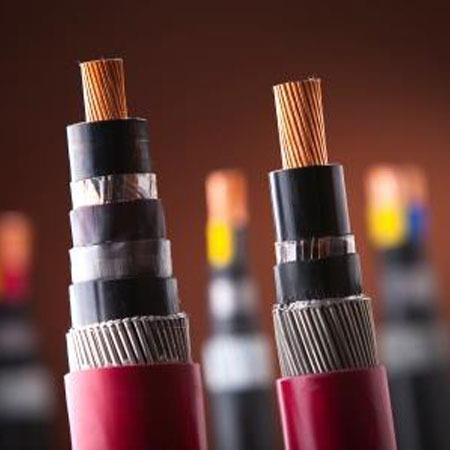

ساختار کابل قدرت چیست
ساختار کابل قدرت چیست، کابل قدرت به طور عمده از سه قسمت اصلی تشکیل شده است، یعنی هادی، دی الکتریک و غلاف. هادی در کابل مسیر هدایت جریان را فراهم می کند. عایق یا دی الکتریک در برابر ولتاژ سرویس مقاومت کرده و هادی را با اشیا دیگر جدا می کند. غلاف اجازه ورود رطوبت را نمی دهد و از کابلها در برابر همه تأثیرات خارجی مانند حمله شیمیایی یا الکتروشیمیایی، آتش سوزی و غیره محافظت می کند. اجزای اصلی کابلهای برق در زیر با جزئیات توضیح داده شده اند.
هادی: از مس و سیم های آلومینیوم به دلیل رسانایی الکتریکی بالا در کابل ها به عنوان ماده رسانا استفاده می شود. برای ساخت کابل برق از سیمهای جامد یا تعدادی سیم خالی ساخته شده از مس یا آلومینیوم استفاده می شود. برای یک کابل قدرت که بیش از سه سیم دارد، کابل در اطراف سه سیم مرکزی مرتب شده است.
عایق کاری: دی الکتریک متداول در کابل قدرت چیست، کاغذ آغشته، لاستیک بوتیل، کابل پلی وینیل کلراید، پلی اتیلن و پلی اتیلن متقاطع است. کابل های عایق کاغذی بیشتر ترجیح داده می شوند زیرا ظرفیت حمل فعلی آنها بالا است، به طور کلی قابل اعتماد است و طول عمر بالایی دارد. ترکیب دی الکتریک مورد استفاده برای کابل باید دارای خصوصیات باشد، عایق باید از مقاومت بالایی برخوردار باشد، باید مقاومت دی الکتریک بالایی داشته باشد تا اجازه ندهد جریان نشتی از آن عبور کند، این ماده باید از مقاومت مکانیکی خوبی برخوردار باشد، مواد دی الکتریک باید بتواند در دمای بالا کار کند، باید مقاومت حرارتی کمی داشته باشد و باید ضریب قدرت کمی داشته باشد.
غلاف داخلی: غلاف داخلی کابل قدرت چیست، از غلاف داخلی برای محافظت از کابل در برابر رطوبت استفاده می شود که می تواند عایق را تحت تأثیر قرار دهد. جنس غلاف کابل قدرت چیست، جنس آن از آلیاژ سرب تشکیل شده است و این مقاومت ها در برابر فشارهای داخلی کابل های تحت فشار مقاومت می کنند. مواد مورد استفاده برای غلاف داخلی باید از مواد غیر مغناطیسی باشد. غلاف آلومینیوم در کابل برق نیز مورد استفاده قرار می گیرد زیرا از غلاف سرب ارزان تر ، وزن کمتری و مقاومت مکانیکی بالایی دارد.
پوشش محافظ: پوشش محافظ کابل قدرت چیست، کابل های غلاف سرب وقتی به طور مستقیم روی زمین قرار می گیرند، در اثر خوردگی و الکترولیت آسیب می بینند. برای محافظت از کابل ها در برابر لایه های خوردگی مواد الیافی مانند کاغذ، هسیان و غیره یا از پلی وینیل کلراید استفاده می شود.
غلاف بیرونی: ساختار غلاف بیرونی کابل قدرت چیست، این غلاف مقاومت مکانیکی را به کابل ها می دهد. این کابل را از آسیب کلی مانند رطوبت، خوردگی، کثیفی، گرد و غبار و غیره محافظت می کند. از مواد گرمانرم یا ترموپلاستیک برای ساختن روی غلاف استفاده می شود.
انواع کابل قدرت چیست
انواع کابل قدرت چیست و چه کابل هایی در بازار وجود دارد که توسط برندهای متفاوت تولید و عرضه می شود، کابل های قدرت یا فشار قوی در حال حاضر بیشتر در چهار نوع تولید شده و بفروش می رسند، کابل های قدرت فشار قوی، کابل فوق فشار قوی، فشار ضعیف و فشار متوسط. نیروی الکتریکی می تواند توسط سیستم های انتقال هوایی یا کابل های زیرزمینی منتقل یا توزیع شود. کابل ها عمدتا برای یک نیاز خاص طراحی شده اند. کابل های قدرت عمدتا برای اهداف انتقال و توزیع برق استفاده می شوند. این مجموعه ای از یک یا چند هادی الکتریکی عایق بندی شده منفرد است که معمولاً همراه با یک غلاف کلی نگه داشته می شود. این مجموعه برای انتقال و توزیع نیروی الکتریکی استفاده می شود. اینها بر اساس ولتاژ، جریان قابل حمل، حداکثر دما و هدف برنامه های مورد نظر مشتری طراحی و ساخته می شوند.
موارد استفاده کابل قدرت چیست
کابل قدرت از جمله کابل هایی است که در اکثر صنایع کاربرد دارد، موارد استفاده از کابل قدرت چیست، کابل قدرت اکثرا در داخل لوله ها مورد استفاده قرار میگیرد و حتی امروزه در صورت عدم امكان و وجود خطرات مکانیکی این کابل در زیر خاک استفاده می شود نکته مهمی که وجود دارد و مرتبط به بحث محافظت این نوع کابل است این است که در صورت وجود خطر ضربات مكانيكي یا خارجی، کابل با زره از جنس مفتول و با نوار محافظت ميشود. در حقیقت از این کابل در شبکه های انرژی با تغییرات ناگهانی در بار الکتریکی همانند مکانهای مسکونی و صنعتی استفاده می شود، همین طور در قسمت هایی خارج از تاسیسات، در زیرخاک و یا در مکانهایی که صدمات مکانیکی ناگهانی ایجاد می شود مورد استفاده است.
